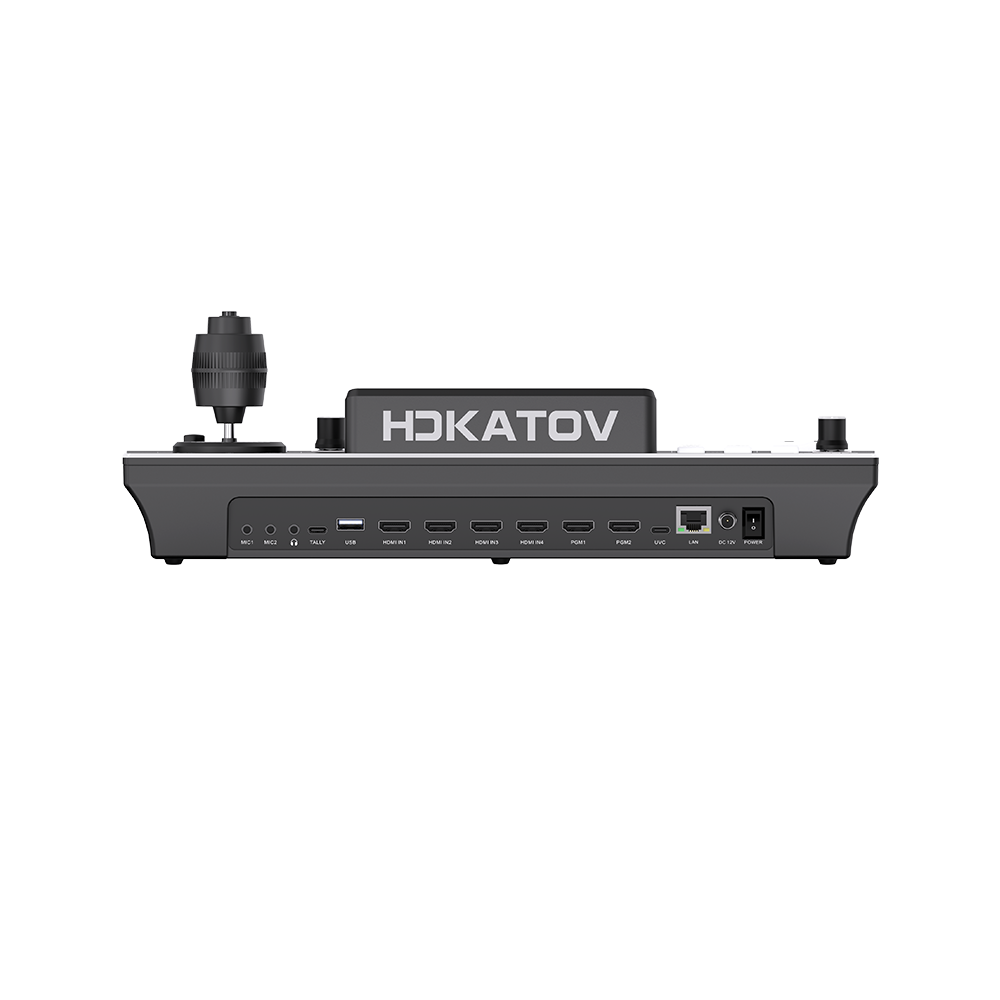

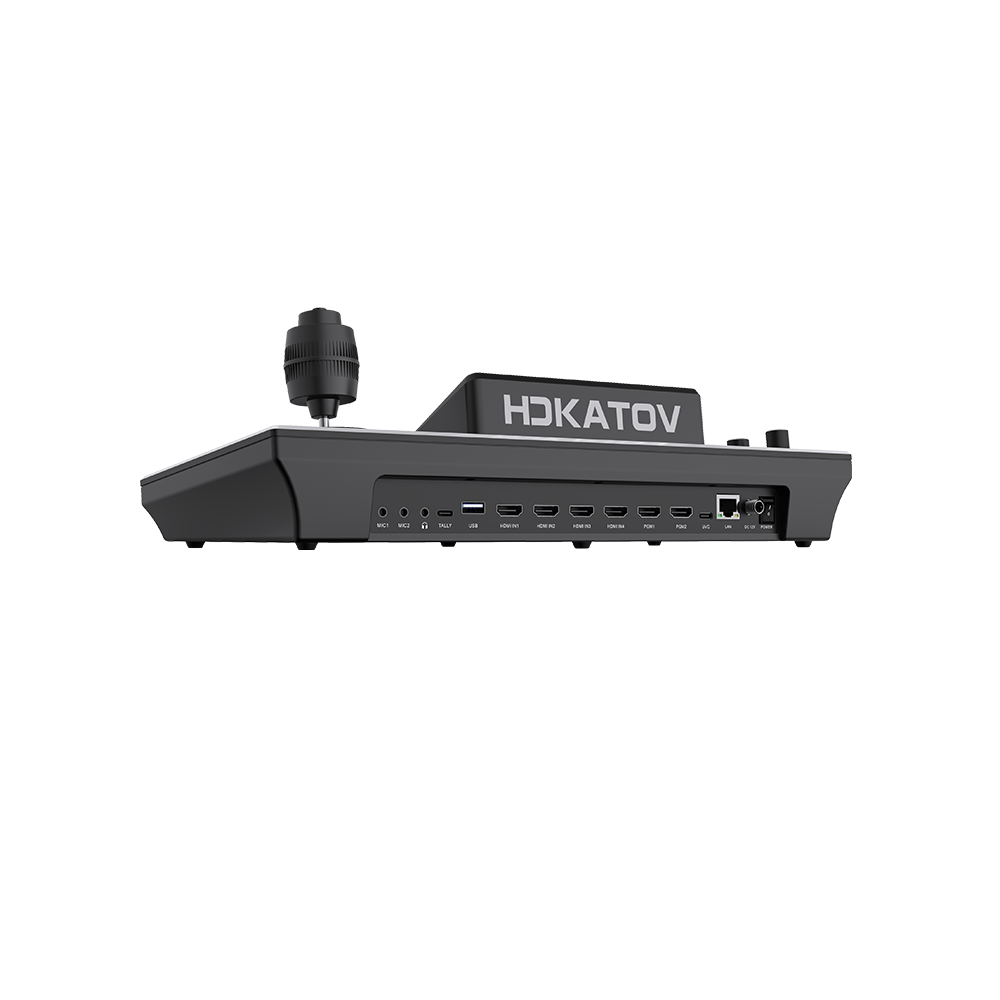

視頻輸入接口

4路HDMI

視頻輸出接口

2路HDMI同時輸出，支持PGM

1 路USB 輸出，USB支持音頻和視頻輸出

1路IP輸出，支持RTMP

支持UVC和IP同時輸出

音頻輸入接口

4組HDMI音頻輸入

2路3.5mm MIC IN 輸入

音頻輸出接口

1 組3.5mm耳機監聽插孔

RJ45以太網

RJ45x1、以太網支持10/100/1000 BaseT，可用于流媒體直播、后臺設置、軟件更新

計算機接口

1xUSB TYPE C 用于UVC視頻輸出

1xUSB TYPE A；外接U盤存儲（FAT32、NTFS、exFAT）

格式參數

 視頻輸入格式

1080p60/59.94/50/30/29.97/25/24/23.98

1080i60/1080i50

720p 60/59.94/50/30/29.97/25/24/23.98

576i/480i/576p/480p

視頻輸出格式

1080p 60/50/30/25/24

1080i60/1080i50

HDMI色彩空間

RGB/YUV

USB采集輸出

最大1080P60，支持USB音頻輸出

本地文件播放

圖片文件格式：PNG，JPG，BMP

文件錄制格式

MP4

存儲介質

支持U盤存儲（FAT32,NTFS,exFAT）

文件錄制分辨率

1920×1080

文件實時回放

支持

產品規格

視頻系統

FULL HD

監看屏幕

5.5英寸

監視器最低分辨率要求

1920x1080像素

臺標LOGO

1組

時鐘顯示

支持

操作模式

橫屏(16:9)

Tally

支持(Tally控制盒子需要另外購買)

特技切換

CUT & AUTO

特技效果

36種特技，切換時長可以設置

畫中畫模式

支持（8種PIP及POP模式）

圖層

背景、A、B、LOGO 多圖層

圖層編輯支持：大小、位置，圖形遮罩、區域遮罩、

摳像

Chroma key ,  Luma Key

語言模式

簡體中文、英文

音頻

調音臺

4路音頻虛擬調音臺，可以對每個通道進行開關和模式設置

模擬音頻輸入

2路3.5mm MIC IN輸入，增益范圍（-60-24db)

模擬輸入延遲

0-500ms

模擬音頻輸出

1 路非平衡立體聲輸出 line out

1 路耳機監聽輸出

音頻輸入電平范圍

0dB~60dB

音頻采樣率

48kHz

音頻格式

AAC 編碼；推流和錄制 2通道，16bit, 壓縮碼率支持：128k（默認）、48k、64k、96Kbps;

PTZ云臺控制

PTZ控制

VISCA Over IP控制協議

PTZ控制數量

4路

PTZ攝像機控制方式

4D搖桿

PTZ光圈控制

支持

PTZ聚焦控制

支持，手動/自動

PTZ曝光控制

支持，手動/自動

PTZ曝光模式

紅增益值、藍增益值調整

TALLY 指示

配套TALLY控制盒子（DB-15)可對攝像機進行TALLY燈切換同步控制(Tally控制盒子需要另外購買)

遠程控制

支持手機控制、WEB網頁控制

軟件更新

固件升級

使用以太網接口直接連接到Windows計算機。

電源

輸入電壓

外部12V 2A電源供應

輸入電流

1A（最大）

POE

不支持

額定功率

12W（最大）

其它

工作溫度

0~40℃

存儲溫度

-10~60℃

顏色

黑色

外形尺寸

354（長）* 165（寬）* 52（高）mm（不含搖桿高度）

質量

2.0kg
